电磁阀实验原理及其应用解析

电磁阀作为一种重要的流体控制元件，广泛应用于工业自动化、汽车制造、水处理、环保等多个领域，其工作原理基于电磁力控制阀门的开关，实现对液体或气体介质的通断控制，本文将深入探讨电磁阀的实验原理，包括其结构、工作原理、实验步骤及在不同领域的应用，旨在为读者提供一个全面而深入的理解。

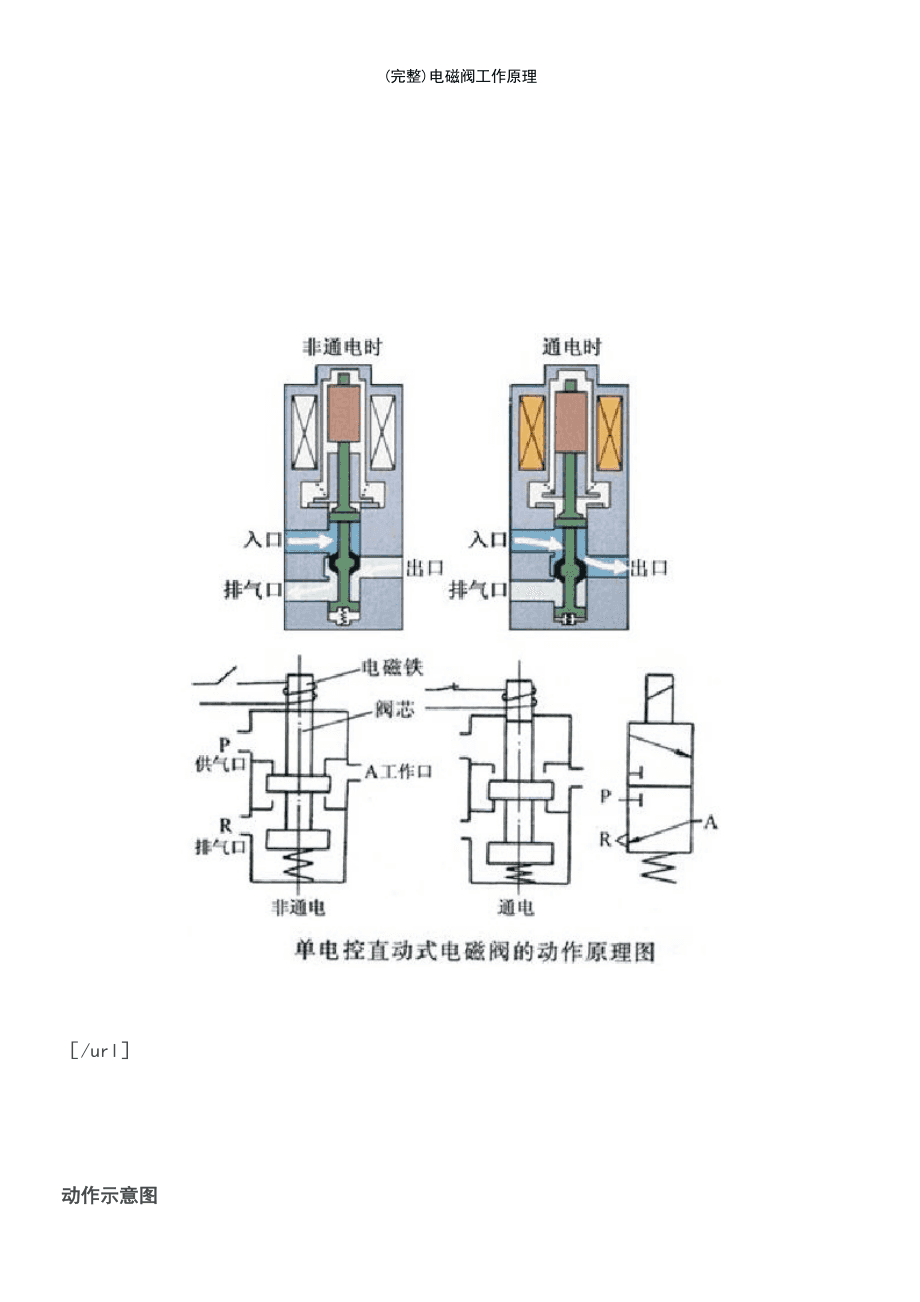

电磁阀的结构与工作原理

电磁阀主要由电磁部分和阀体部分组成，电磁部分包括线圈、铁芯（衔铁）和弹簧等，而阀体部分则包含阀座、阀芯（也称为阀瓣或膜片）、流道等，当线圈通电时，产生的磁场吸引铁芯，使阀芯移动，从而改变流道的通断状态，具体过程如下：

1、初始状态：在未通电时，阀芯在弹簧的作用下紧贴在阀座上，流道关闭。

2、通电状态：当线圈通电产生磁场，铁芯被吸引，克服弹簧的弹力，使阀芯离开阀座，流道打开。

3、断电状态：线圈断电后，铁芯失去磁力，在弹簧的作用下复位，阀芯重新贴紧阀座，流道关闭。

电磁阀实验步骤与原理验证

为了深入理解电磁阀的工作原理，可以通过一系列实验进行验证，以下是一个简单的实验设计：

实验材料：电磁阀、电源、压力表、水管及连接件、阀门控制装置。

实验步骤：

1、连接系统：将电磁阀接入水管系统中，确保水流方向正确，并连接压力表以监测流体压力变化。

2、初始状态测试：关闭所有阀门，仅开启电磁阀入口前的阀门，观察压力表读数，记录初始压力，由于电磁阀处于关闭状态，应有较高的静压显示。

3、通电开启测试：接通电磁阀电源，观察压力表变化及水流情况，正常情况下，随着电磁阀开启，压力骤降，水流通过。

4、断电关闭测试：断开电源，观察压力变化及水流是否立即停止，压力应逐渐回升至初始状态。

5、重复测试：多次重复上述过程，验证电磁阀动作的稳定性和可靠性。

原理验证：通过上述实验，可以直观地看到电磁阀在通电与断电状态下的流道变化，从而验证了其基于电磁力控制流体通断的机理，通过压力变化的数据分析，可以进一步评估电磁阀的密封性能和响应速度。

电磁阀的应用领域

1、工业自动化：在自动化生产线中，电磁阀常用于控制流体介质的输送和分配，如气体、液体原料的精确计量和分配。

2、汽车制造：汽车发动机管理系统、刹车系统、燃油喷射系统等均广泛采用电磁阀进行精确控制。

3、水处理：在水处理过程中，电磁阀用于控制加药、排污等流程，确保水质安全。

4、环保设备：在废气处理、废水处理系统中，电磁阀用于控制气液分离、介质循环等过程。

5、农业灌溉：精准农业中，电磁阀配合传感器实现自动灌溉控制，提高水资源利用效率。

电磁阀作为一种基于电磁原理的流体控制装置，其结构简单、操作方便、响应迅速，在多个领域发挥着不可替代的作用，通过对其实验原理的深入理解和实验验证，不仅能增强我们对电磁阀工作原理的认识，还能指导其在不同应用场景下的优化设计和应用，随着科技的进步和智能化的发展，电磁阀将在更多领域展现出更加广阔的应用前景。
