原理、类型与应用解析

电磁阀作为一种重要的流体控制元件，广泛应用于工业控制、自动化系统及日常生活中，它通过电磁力控制流体的通断，实现精确、快速的控制效果，本文将深入探讨电磁阀的工作原理、类型、应用以及维护保养等方面，帮助读者全面了解电磁阀的运作机制。

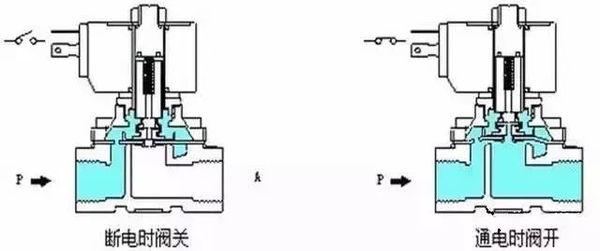

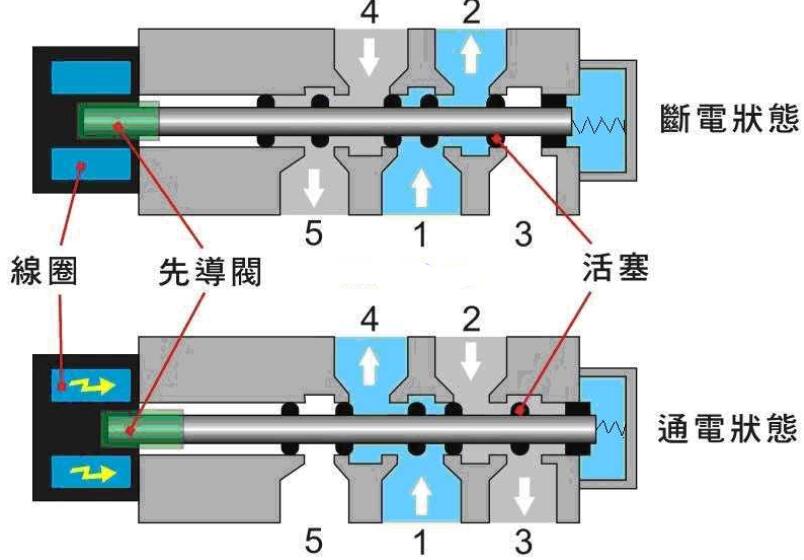

电磁阀的工作原理

电磁阀主要由电磁线圈、阀体、阀芯（或阀瓣）、密封件及连接管路等部分组成，其工作原理基于电磁感应和机械运动的结合，具体过程如下：

1、通电状态：当电磁线圈通电时，产生强大的电磁力，吸引阀芯（通常是铁磁性材料制成）克服弹簧力或自身重力，使阀芯移动并暴露流体通道，从而实现流体的流通。

2、断电状态：当电磁线圈断电时，电磁力消失，阀芯在弹簧力或自身重力的作用下复位，封闭流体通道，切断流体流动。

电磁阀的类型

电磁阀根据其结构、用途及控制方式的不同，可以分为多种类型，以下是一些常见的电磁阀类型及其特点：

1、直通电磁阀：流体从进口直接流入出口，结构简单，适用于小流量、低压差场合。

2、直角电磁阀：流体方向呈90°转折，适用于需要改变流体方向的场合。

3、淹没式电磁阀：通常用于液体控制，直接安装在液体中，具有防水、防污性能。

4、气动电磁阀：用于控制压缩空气或其他气体介质，具有快速响应的特点。

5、比例电磁阀：通过调节电磁力控制阀芯的开度，实现流量的连续调节，适用于需要精确控制流量的场合。

6、二位电磁阀：具有两个工作位置（全开、全关），适用于开关控制。

7、多通电磁阀：具有多个进出口，可实现复杂流体控制逻辑。

电磁阀的应用领域

电磁阀因其独特的控制特性，被广泛应用于各个领域，包括但不限于：

1、工业自动化：在生产线中用于控制各种流体介质，如冷却液、润滑油、气体等，实现自动化生产流程。

2、水处理：在水处理系统中用于控制水流，如自来水供应、污水处理等。

3、石油天然气：在油气开采、输送及加工过程中，用于控制油气介质。

4、医疗设备：在血液透析机、呼吸机中用于控制关键流体。

5、食品工业：在饮料灌装、食品加工过程中用于控制原料及成品流体。

6、环保设备：在废气处理、废水处理中用于控制相关流体介质。

电磁阀的维护保养

为了确保电磁阀的长期稳定运行，需要进行定期的维护保养工作，主要包括：

1、清洁：定期清理阀体及连接管路，防止杂质堵塞。

2、检查密封件：定期检查并更换磨损的密封件，防止泄漏。

3、电气检查：检查电磁线圈的绝缘性能及接线情况，确保电气安全。

4、润滑：对需要润滑的部件进行定期润滑，减少摩擦磨损。

5、更换：根据使用频率及工况条件，定期更换易损件及磨损严重的部件。

案例分析：电磁阀在工业自动化中的应用

以某汽车制造厂的自动化生产线为例，该生产线需对多个工序进行流体控制，如冷却液循环、润滑油供给等，通过安装不同类型的电磁阀（如直通电磁阀、气动电磁阀等），实现了对各类流体介质的精确控制，具体应用场景包括：

- 在发动机测试环节，使用气动电磁阀快速切换冷却液循环路径，模拟不同工况下的发动机运行状况。

- 在装配线上，通过比例电磁阀精确控制润滑油的流量及压力，确保各部件得到均匀润滑。

- 在焊接工序中，利用多通电磁阀实现焊接气体的快速切换及流量调节。

通过这些应用实例可以看出，电磁阀在工业自动化中发挥着不可或缺的作用，提高了生产效率及产品质量，定期的维护保养工作也确保了电磁阀的稳定运行及使用寿命的延长。
