工业自动化的核心组件

在现代工业自动化的浪潮中，电磁阀和汽缸作为两大核心组件，扮演着至关重要的角色，它们不仅关乎设备的运行效率，还直接影响到生产的安全性和稳定性，本文将深入探讨电磁阀和汽缸的工作原理、应用领域、选型要点以及它们之间的协同作用，以期为工程师和技术人员在设备设计和维护中提供有价值的参考。

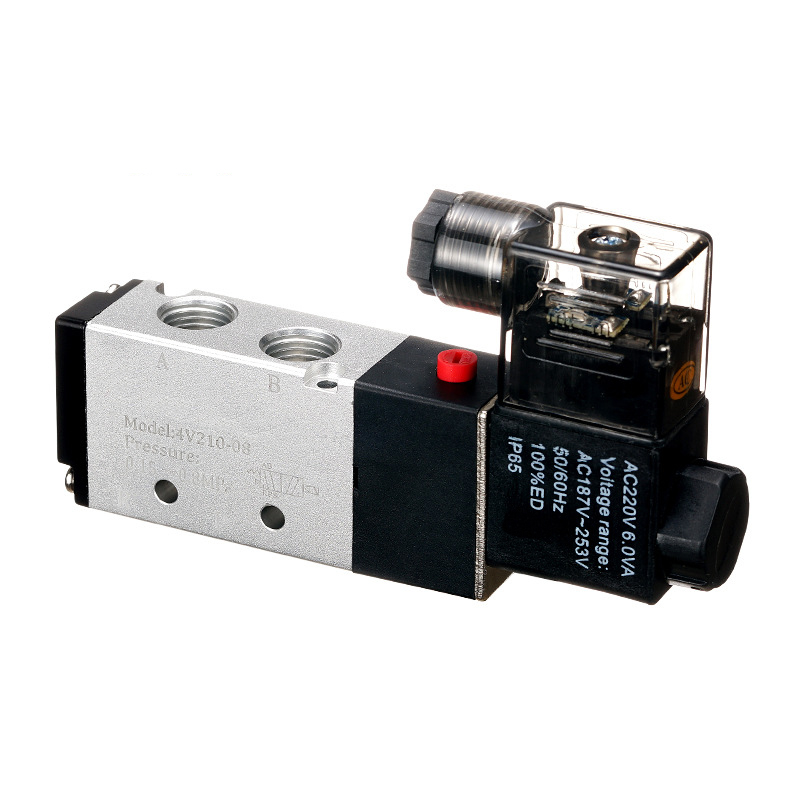

电磁阀：流体控制的“开关”

电磁阀是一种利用电磁力控制流体（如气体、液体）流动方向的自动化基础元件，其核心部件包括电磁线圈、阀体、阀芯和密封件等，当电磁线圈通电时，产生磁场吸引阀芯，使阀芯移动并改变流体通道，从而控制流体的流动，根据阀芯的结构和移动方式，电磁阀可分为直通式、角通式、三通式等多种类型。

工作原理：以直通式电磁阀为例，当电磁线圈未通电时，阀芯在弹簧的作用下处于关闭状态，流体无法流通，当电磁线圈通电后，产生的磁场吸引阀芯克服弹簧力，使阀芯移动并开启流体通道，流体得以流通。

应用领域：电磁阀广泛应用于各种工业控制系统中，如气动系统、液压系统、冷却系统、供暖通风系统等，在气动系统中，电磁阀用于控制压缩空气或其他气体的流动，实现气缸的伸缩动作；在液压系统中，电磁阀则用于控制油液的流动，实现各种液压传动功能。

选型要点：选择电磁阀时，需考虑流体种类、压力范围、温度范围、控制方式（如常闭型、常开型）、接口形式（如螺纹、法兰）以及电磁线圈的电压和功率等参数，还需根据具体应用场景选择适合的阀芯材料和密封材料，以确保长期使用的可靠性和耐用性。

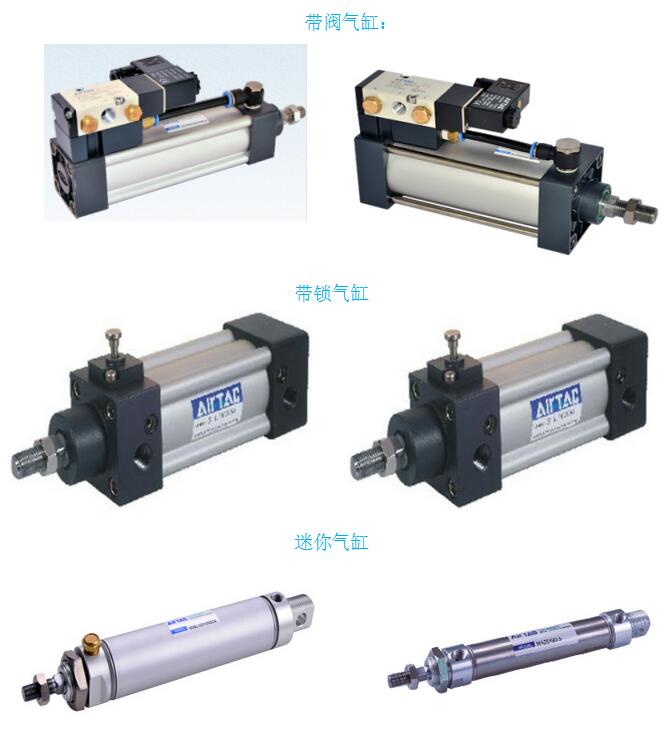

汽缸：直线运动的“执行者”

汽缸是气动系统中将压缩空气等气源的压力能转换为机械能的执行元件，其基本结构包括缸体、活塞、活塞杆和密封件等，当压缩空气等气源进入汽缸时，推动活塞做直线运动，从而带动活塞杆及连接机构完成各种直线运动或旋转运动。

工作原理：根据空气动力学原理，当高压气体进入汽缸时，气体膨胀推动活塞运动，根据进气方式的不同，汽缸可分为单作用汽缸和双作用汽缸，单作用汽缸仅在一端进气，实现单向运动；双作用汽缸则在两端交替进气，实现双向运动。

应用领域：汽缸广泛应用于各种自动化机械设备中，如机器人手臂、自动化生产线上的搬运机构、装配线上的定位装置等，在航空航天、汽车制造、半导体加工等高精度领域，汽缸也发挥着重要作用。

选型要点：选择汽缸时，需考虑行程长度、最大推力或拉力、安装形式（如耳环式、铰链式）、缓冲装置（如磁性缓冲器）、材质（如铝合金、不锈钢）以及是否需要磁环等参数，还需根据具体应用场景选择适合的密封材料和防尘措施，以确保汽缸的密封性和防尘性能。

电磁阀与汽缸的协同作用

在气动系统中，电磁阀和汽缸是密不可分的两个组成部分，电磁阀负责控制流体的流动方向和速度，而汽缸则将流体的压力能转换为机械能，实现各种直线运动或旋转运动，两者之间的协同作用决定了气动系统的性能和效率。

控制流程：以简单的气动控制系统为例，当需要驱动汽缸进行直线运动时，首先由电磁阀控制压缩空气等气源的流动方向，当电磁阀通电后，气源进入汽缸推动活塞运动；当电磁阀断电时，气源被切断或排出，活塞停止运动或返回初始位置，通过控制电磁阀的通电和断电时间以及组合多个电磁阀和汽缸可以实现复杂的运动控制和逻辑控制。

故障排查与维护：在实际应用中，电磁阀和汽缸可能会出现各种故障，常见的故障包括电磁阀不动作、漏气、汽缸推力不足或卡滞等，针对这些故障，需进行详细的检查和诊断，对于电磁阀不动作的情况，可检查电磁线圈是否通电、接线是否松动、阀芯是否被卡死等；对于汽缸推力不足的情况，可检查气源压力是否足够、密封件是否磨损或损坏等，通过定期维护和保养可以延长电磁阀和汽缸的使用寿命并降低故障率。

电磁阀和汽缸作为工业自动化领域中的两大核心组件具有各自独特的工作原理和应用领域，它们之间的协同作用决定了气动系统的性能和效率，在设备设计和维护过程中应充分考虑两者的选型要点和故障排查方法以确保系统的稳定运行和高效性能，随着工业自动化技术的不断发展未来电磁阀和汽缸将在更多领域发挥重要作用为智能制造和产业升级提供有力支持。
