解析与应用

电磁阀作为一种重要的控制元件，广泛应用于各种自动化控制系统中，电磁阀回路图则是设计和维护这些系统时不可或缺的工具，本文将深入探讨电磁阀回路图的构成、工作原理、设计要点以及在实际应用中的注意事项。

电磁阀回路图的构成

电磁阀回路图主要由以下几个部分组成：

1、电源部分：包括电源输入、电压规格、电源滤波等。

2、控制部分：包括控制器、继电器、PLC等，用于控制电磁阀的开关。

3、执行部分：即电磁阀本身，包括阀体、线圈、阀芯等。

4、反馈部分：用于检测电磁阀的工作状态，如位置传感器、压力传感器等。

5、保护部分：包括过压保护、过流保护、短路保护等，确保系统安全运行。

工作原理

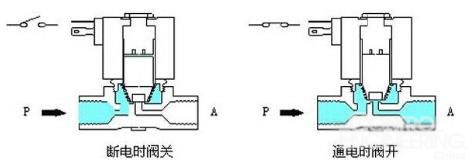

电磁阀通过控制线圈的通电与断电，实现阀芯的开启与关闭，从而控制流体的流动，在回路图中，当控制器发出指令时，继电器或PLC输出信号，使电磁阀线圈通电，阀芯被吸引，流体开始流动；当信号停止时，阀芯在弹簧的作用下复位，流体停止流动。

设计要点

在设计电磁阀回路图时，需要注意以下几个要点：

1、选择合适的电磁阀：根据流体的性质（如介质、温度、压力等）和流量要求，选择合适的电磁阀类型和规格。

2、确定控制信号：根据控制系统的要求，确定控制信号的类型（如DC24V、AC220V等）和信号源（如PLC、继电器等）。

3、设计保护电路：为了防止电路故障对电磁阀和整个系统造成损害，需要设计过压保护、过流保护等电路。

4、考虑电磁兼容性：在电磁环境中，需要考虑电磁兼容性（EMC）问题，避免对其他设备产生干扰。

5、绘制清晰明了的图纸：图纸应清晰标注各元件的型号、规格、接线方式等，便于后续维护和检修。

实际应用中的注意事项

在实际应用中，除了上述设计要点外，还需要注意以下几个问题：

1、安装位置：电磁阀应安装在易于维护的位置，并留有足够的空间进行拆卸和维修，应避免安装在高温、潮湿、腐蚀性环境中。

2、接线正确：在接线时，应确保接线正确无误，避免接错线导致电磁阀损坏或系统无法正常工作。

3、定期检查：定期对电磁阀进行检查和维护，包括检查线圈是否损坏、阀芯是否卡涩等，如发现异常情况，应及时处理。

4、防止水击现象：在液体管路中，应防止水击现象的发生，水击会导致管道振动、噪音大等问题，严重时甚至会导致管道破裂，需要在管道中安装减压阀等装置来防止水击现象的发生。

5、注意防爆安全：在爆炸性环境中使用电磁阀时，需要特别注意防爆安全，应选用防爆型电磁阀，并严格按照防爆要求进行安装和使用。

6、与其他设备的协调：在与其他设备（如泵、压缩机等）协调工作时，需要注意电磁阀的开启和关闭时间与其他设备的运行时间相协调，避免产生冲击和振动等问题。

7、选择合适的控制模式：根据控制系统的要求选择合适的控制模式（如开关控制、比例控制等），不同的控制模式对电磁阀的性能要求不同，需要根据实际情况进行选择。

8、考虑电磁干扰问题：在电磁环境中使用时需要考虑电磁干扰问题，可以通过增加滤波器、使用屏蔽电缆等措施来减少电磁干扰对系统的影响，同时还需要注意与其他电气设备的协调避免产生干扰问题。

9、注意密封性能：对于需要密封的场合（如液体管路、气体管路等），需要特别注意电磁阀的密封性能，应选用具有良好密封性能的电磁阀并定期检查密封件是否损坏或老化等问题及时更换以保证系统的正常运行。

10、培训操作人员：对于操作人员需要进行相关的培训使其了解电磁阀的工作原理、操作方法和注意事项等以便正确操作和维护设备提高系统的稳定性和可靠性，同时还需要定期对操作人员进行考核确保其熟练掌握相关技能并保持良好的操作习惯和安全意识。

结论与展望

电磁阀回路图作为自动化控制系统中的重要组成部分，其设计合理性和可靠性直接影响到整个系统的运行效率和安全性，通过本文的介绍可以看出在设计过程中需要综合考虑多个因素并遵循一定的原则以确保系统的正常运行和延长设备的使用寿命，未来随着技术的不断进步和智能化的发展电磁阀及其控制系统也将不断升级和完善为各行各业提供更加高效、可靠的控制解决方案，同时我们也需要不断学习和掌握新的技术和知识以适应时代的发展需求并推动工业自动化水平的不断提高。
