从基础到进阶的全方位解析

在工业自动化、流体控制以及众多技术领域中，电磁阀汇流板作为关键组件，扮演着至关重要的角色，它不仅简化了复杂的流体控制系统，还提高了系统的效率和可靠性，本文将全面解析电磁阀汇流板的使用方法，从基础概念到高级应用，帮助读者深入了解并有效运用这一重要工具。

一、电磁阀汇流板基础认知

1. 定义与功能

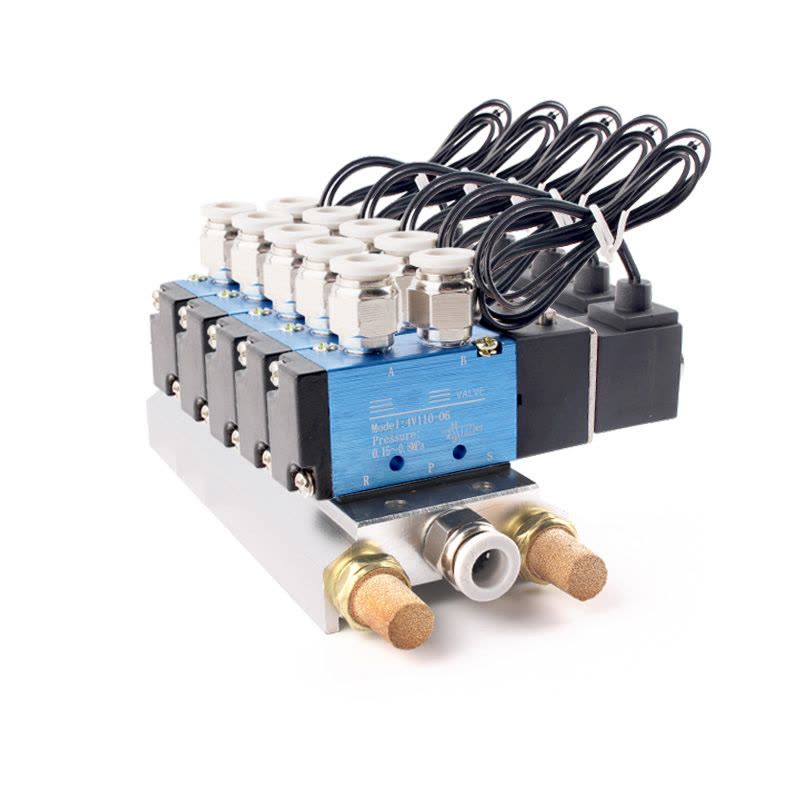

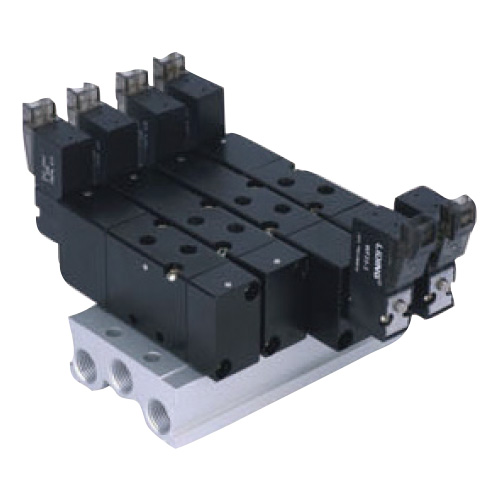

电磁阀汇流板，顾名思义，是电磁阀与汇流排（或称为接线板、分配板）的集成体，它主要用于集中管理多个电磁阀的电源输入、信号输出及流体控制，实现自动化控制系统中对流体（如气体、液体）的精确调控，通过统一的接口和布局设计，简化了布线、安装和维护过程，提高了系统的集成度和操作的便捷性。

2. 结构组成

电磁阀汇流板通常由以下几个部分组成：

电磁阀阵列：根据需求配置不同数量和类型的电磁阀，如常闭型、常开型、脉冲型等。

电源模块：提供必要的直流或交流电源，确保电磁阀正常工作。

信号接口：用于接收控制信号，如来自PLC（可编程逻辑控制器）、传感器等的电信号。

接线端子：便于连接电缆和导线，实现电气信号的传输。

流体通道：设计有精确的通道和接口，确保流体在电磁阀间正确流动。

二、安装与接线

1. 安装前的准备

- 确认电磁阀汇流板的规格、型号与实际应用需求相匹配。

- 检查所有部件是否完好无损，无损坏或缺失。

- 准备必要的安装工具和材料，如螺丝刀、扳手、密封垫圈等。

2. 安装步骤

- 选择合适的安装位置，确保通风良好，便于维护。

- 使用合适的固定装置（如支架、螺栓）将汇流板牢固地安装在预定位置。

- 根据设计图纸或说明书连接各电磁阀的进出液口，确保流体路径正确无误。

- 接线前，务必断开电源，遵循电气安全规范进行接线操作，使用合适的线径和接线端子，确保连接牢固且绝缘良好。

- 接线完成后，进行绝缘测试，确认无短路或漏电现象。

三、操作与调试

1. 初始设置

- 通过控制面板或编程软件设置电磁阀的工作模式（如单次触发、循环周期等）。

- 设定各电磁阀的开启/关闭时间，根据实际需求调整控制逻辑。

- 设定安全参数，如最大工作压力、温度等，确保系统安全运行。

2. 系统调试

- 在无流体状态下进行空载测试，检查电磁阀的开关动作是否灵敏、准确。

- 逐步引入流体，观察流体流动情况，确认无泄漏、堵塞现象。

- 调整控制参数，优化系统性能，确保满足工艺要求。

- 定期检查系统状态，记录运行数据，及时发现并处理潜在问题。

四、维护与故障排查

1. 日常维护

- 定期清洁电磁阀及其周围环境，防止灰尘和杂质影响性能。

- 检查所有连接件是否松动或损坏，及时紧固或更换。

- 检查流体通道是否畅通无阻，避免堵塞或泄漏。

- 定期更换易损件，如密封垫圈、滤网等。

2. 故障排查

- 当电磁阀无法正常工作（如无法开启、关闭）时，首先检查电源是否接通，电压是否稳定。

- 检查控制信号是否正确输入，排除软件或硬件故障。

- 观察电磁阀是否有异常声响或发热现象，可能是内部机械故障或过载运行。

- 检查流体通道是否有堵塞或泄漏，必要时进行清洗或更换相关部件。

- 记录故障现象及排除过程，便于后续维护和经验积累。

五、进阶应用与案例分析

1. 多级控制系统集成

在复杂工业自动化系统中，电磁阀汇流板可与PLC、DCS（分布式控制系统）等高级控制系统集成，实现更高级别的自动化控制，在化工生产线上，通过编程实现原料配比自动调整、反应釜温度压力精确控制等功能。

2. 远程监控与故障诊断

借助物联网技术，电磁阀汇流板可接入云端平台或远程监控系统，实现远程监控、故障诊断和预警功能，在石油天然气输送管道中，通过实时监测压力、流量等参数，及时发现并处理潜在的安全隐患。

3. 案例分享

某汽车制造厂采用电磁阀汇流板控制系统实现涂装线的自动化管理，通过精确控制涂料喷涂时间、流量和位置，不仅提高了生产效率和质量稳定性，还大幅降低了材料浪费和环境污染，该系统还具备故障自诊断功能，能在第一时间发现并报告故障点，大大缩短了维护时间。

六、总结与展望

电磁阀汇流板作为现代工业自动化不可或缺的一部分，其高效、可靠的性能为各类流体控制系统提供了强大的支持，从基础安装到高级应用，掌握其使用方法和技巧对于提升系统效率、保障生产安全具有重要意义，未来随着物联网、大数据等技术的不断发展，电磁阀汇流板将更加智能化、网络化，为工业自动化领域带来更多可能性，持续学习和实践是提升这一领域技能的关键所在。
