技术原理、应用及影响分析

在工业自动化、流体控制及众多技术领域中，电磁阀作为一种重要的控制元件，凭借其快速响应、可靠控制的特点，广泛应用于气体、液体介质的开关控制中，而“反向电动势”这一概念，虽然在传统意义上更多与电机控制相关联，但在某些特定应用场景下，如电磁阀驱动电路的设计中，也扮演着关键角色，本文将深入探讨电磁阀的工作原理、反向电动势的概念及其对电磁阀性能的影响，并探讨两者结合的应用实例。

电磁阀的工作原理

电磁阀是一种通过电磁力控制流体（如气体、液体）流动方向的装置，其基本结构包括一个可移动的阀芯、一个固定不动的阀座以及一个电磁线圈，当电磁线圈通电时，产生的磁场吸引阀芯移动，从而改变流体通道的开闭状态，电磁阀的工作过程可以分为以下几个步骤：

1、初始状态：在没有电流通过电磁线圈时，阀芯在弹簧力或自身重力的作用下处于关闭位置，阻止流体流动。

2、通电吸引：当电磁线圈接收到电信号并通电时，产生的磁场使阀芯克服弹簧力或重力，移动到开启位置，允许流体通过。

3、断电复位：一旦电流中断，电磁场消失，阀芯在弹簧力或重力的作用下返回初始位置，重新封闭流体通道。

反向电动势的概念

反向电动势，顾名思义，是指在电路中由于电感或电容等元件的特性，当电流突然变化时产生的与电流方向相反的电动势，在电磁阀的驱动电路中，特别是在使用H桥或类似拓扑结构的驱动电路中，反向电动势是一个需要特别考虑的因素，当电磁阀关闭（即电磁线圈断电）时，由于线圈的电感特性，会产生一个瞬时的高电压，试图维持电流流动，这就是所谓的反向电动势，如果处理不当，这个反向电动势可能会损坏驱动电路中的晶体管或其他电子元件。

反向电动势对电磁阀的影响及应对措施

1、影响：反向电动势可能导致驱动晶体管过电压，长期如此会缩短其寿命甚至损坏，过高的反向电压还可能引起电磁干扰，影响周围电子设备的工作稳定性。

2、应对措施：

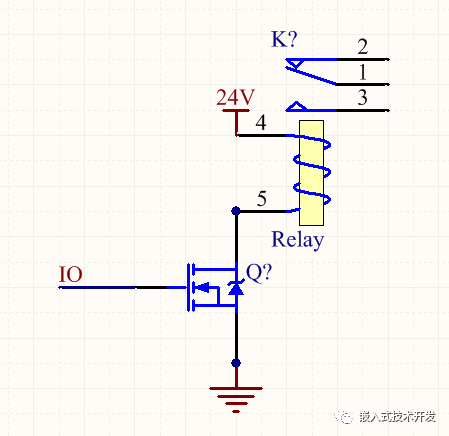

使用二极管钳位：在电磁阀的驱动电路中串联一个二极管，其阳极连接电源，阴极连接到电磁阀线圈的一端，这样，当产生反向电动势时，二极管导通，将电压箝制在一个安全水平，保护晶体管不受损害。

RC吸收电路：在电磁阀线圈两端并联一个电阻和电容组成的RC网络，通过吸收反向电动势产生的能量来降低电压峰值。

优化电路设计：采用更高效的驱动策略，如PWM（脉冲宽度调制）控制，可以减少电流突变，从而降低反向电动势的幅度。

电磁阀与反向电动势的应用实例

在工业自动化系统中，电磁阀常用于控制压缩空气、液体介质等，如在气动工具、自动化生产线、空调系统中，考虑反向电动势影响的典型应用包括：

气动控制系统：在气动工具（如气动扳手、气动阀门）的驱动中，电磁阀用于快速开启或关闭气源，需确保驱动电路能有效管理反向电动势，避免电路故障。

流体控制系统：在液体输送系统中（如自动售货机的饮料分配系统），电磁阀精确控制液体的流动，这里同样需要关注反向电动势对控制电路的影响。

安全隔离系统：在需要快速响应且安全隔离的场合（如紧急停机系统），电磁阀与反向电动势管理技术的结合确保了系统的可靠性和安全性。

电磁阀作为控制流体流动的关键元件，其性能不仅受自身结构和工作原理的限制，还受到外部电路条件如反向电动势的影响，通过合理设计驱动电路，采取适当的保护措施，可以有效提升电磁阀系统的稳定性和寿命，随着工业自动化和电子技术的发展，对电磁阀及其驱动技术的深入研究将不断推动相关领域的技术进步和应用创新。
