解析“几位几通”的概念与应用

电磁阀作为一种重要的流体控制元件，广泛应用于各种工业控制系统中，其核心功能是通过电磁力控制流体的流动，实现开关、调节或切换等多种操作，在选用电磁阀时，“几位几通”是一个关键参数，它直接决定了电磁阀的功能和适用范围，本文将详细解析电磁阀的“几位几通”概念，并探讨其在实际应用中的选择和使用。

一、电磁阀的基本结构和工作原理

电磁阀主要由电磁机构和阀体两部分组成，电磁机构包括线圈、铁芯和衔铁等，阀体则包含阀座、阀芯和流道等，当线圈通电时，产生磁场吸引衔铁，从而带动阀芯运动，控制流体的流动，断电后，衔铁在弹簧的作用下复位，阀芯也回到初始位置，实现流体的切断或连通。

二、“几位几通”的概念解析

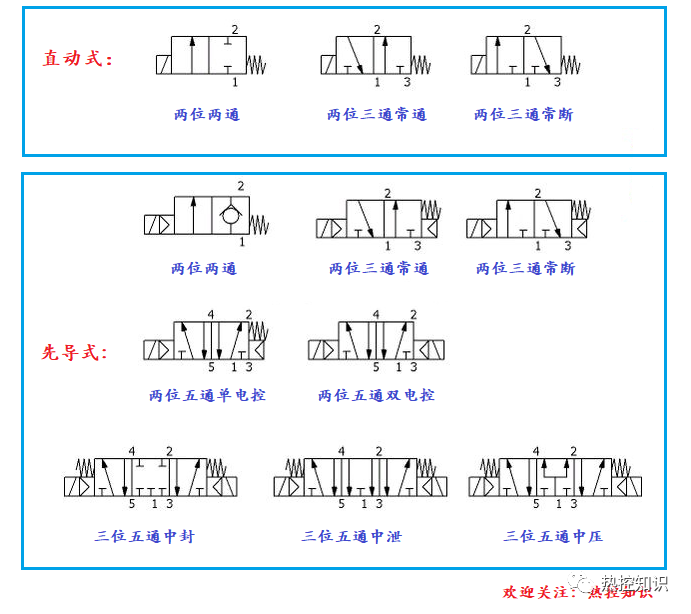

“几位几通”是描述电磁阀通路数量和位置的重要参数。“位”指的是电磁阀的切换位置，即阀芯可以停留的不同位置。“通”则是指流体可以流通的路径数量。

一位两通：这是最常见的电磁阀类型，只有一个切换位置，两个流体通道，一个通道连接上游流体，另一个通道连接下游流体或排气口，这种电磁阀通常用于简单的开关控制。

两位两通：有两个切换位置，每个位置都有两个流体通道，这种电磁阀可以实现双向控制，常用于需要双向流动控制的场合，如气动执行机构的换向控制。

两位三通：有两个切换位置，但有三个流体通道，其中一个通道为公共端，另外两个通道分别连接不同的下游设备，这种电磁阀常用于需要同时控制两个执行器的场合。

三位四通：顾名思义，这种电磁阀有三个切换位置，每个位置都有四个流体通道，它可以实现三个不同的工作状态，每个状态都有独立的流体路径，这种电磁阀常用于需要多种工作状态切换的复杂系统，如液压系统的换向控制。

三、实际应用中的选择和使用

在选择电磁阀时，除了考虑“几位几通”的参数外，还需要结合具体的应用场景进行综合考虑，以下是一些实际应用中的注意事项：

1、流体特性：不同的流体（如气体、液体、腐蚀性流体等）对电磁阀的材料和密封性能有不同的要求，在选择电磁阀时，需要确保其材料能够适应所控制的流体。

2、工作压力和流量：电磁阀需要承受一定的系统压力和流量，在选择电磁阀时，需要确保其额定压力和流量满足系统要求，以避免因过载而损坏。

3、控制方式：电磁阀可以通过多种方式进行控制，如手动控制、远程控制、自动控制等，根据实际需求选择合适的控制方式可以简化系统结构，提高控制效率。

4、安装和维修：电磁阀的安装位置和空间限制也是选择时需要考虑的因素，一些电磁阀需要较大的安装空间进行维护和检修，因此在选择时需要预留足够的空间。

5、成本和寿命：不同品牌和型号的电磁阀在成本和寿命上存在差异，在选择时，需要综合考虑成本、性能和寿命等因素，选择性价比高的产品。

四、典型应用案例

1、工业自动化：在自动化生产线上，电磁阀常用于控制各种执行机构的动作，在装配线上使用两位两通的电磁阀控制机械手的抓取和放置动作；在输送系统中使用三位四通的电磁阀实现不同输送路径的切换。

2、液压系统：在液压系统中，电磁阀用于控制液压油的流动方向，实现执行器的动作，在注塑机的液压系统中使用多位多通的电磁阀实现模具的快速切换和定位；在数控机床的液压传动系统中使用两位两通的电磁阀实现刀具的快速进退。

3、气体调节：在气体调节系统中，电磁阀用于控制气体的流量和压力，在燃气热水器的燃气供应系统中使用两位两通的电磁阀实现燃气的通断控制；在空气压缩机的排气系统中使用三位四通的电磁阀实现不同排气路径的切换和调节。

五、结论与展望

“几位几通”作为描述电磁阀功能的重要参数，对于正确选择和使用电磁阀具有重要意义，通过本文的解析和探讨，我们可以更清晰地理解不同“几位几通”参数的电磁阀在实际应用中的选择和注意事项，随着工业自动化的不断发展，电磁阀的应用范围将越来越广泛，对“几位几通”参数的需求也将更加多样化，在未来的研究和应用中，我们需要不断探索和创新，以满足不同领域对电磁阀的个性化需求，随着新材料、新工艺和新技术的不断涌现，电磁阀的性能和可靠性也将得到进一步提升，为工业自动化和智能制造的发展提供更加有力的支持。
