电磁阀电路设计与应用解析

在自动化控制系统中，电磁阀作为一种重要的执行元件，广泛应用于液体、气体介质的通断控制，是实现工业自动化不可或缺的一部分，电磁阀通过电磁力控制阀芯的开关，进而实现对流体流动的精确控制，本文将从电磁阀的基本原理、电路设计与实现、以及在实际应用中的注意事项等方面进行详细探讨。

电磁阀基本原理

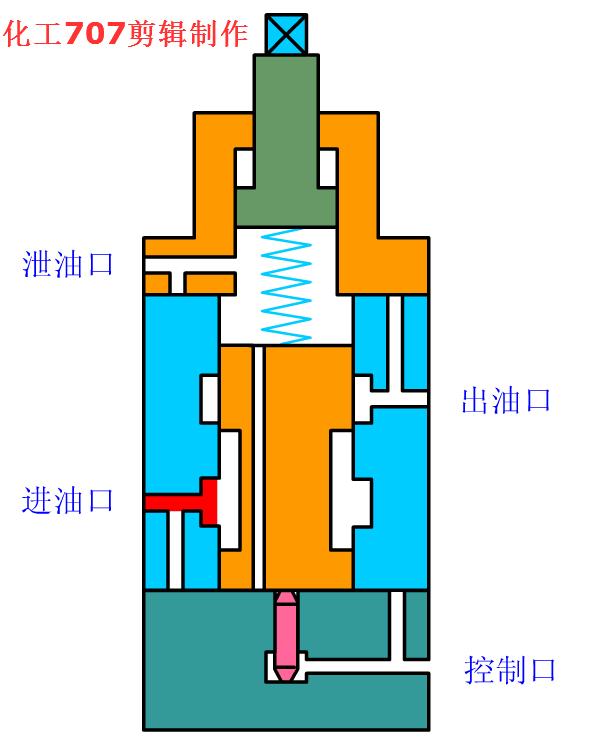

电磁阀主要由电磁线圈、阀体、阀芯及密封件等组成，当电磁线圈通电时，产生磁场吸引阀芯，使其从关闭位置移动到开启位置，从而控制流体的流动；断电时，阀芯在弹簧力或流体压力的作用下复位，关闭流体通道，这一过程实现了对流体介质的快速、准确控制。

电路设计与实现

1. 控制电路类型

电磁阀的控制电路主要分为直流和交流两种类型，直流电磁阀需要稳定的直流电源供电，适用于需要长时间保持开启状态的场合；交流电磁阀则使用市电供电，适用于周期性开关控制的场景，设计时需根据具体应用场景选择合适的电源类型。

2. 电路设计要点

电源选择：确保电源电压与电磁阀额定电压匹配，避免因电压不匹配导致的电磁线圈烧毁或无法正常工作。

保护元件：在电路中加入二极管或压敏电阻等保护元件，防止电磁阀断电时产生的反电动势损坏电路。

延时控制：对于需要防止频繁启停的场合，可设计延时电路，减少电磁阀的频繁动作，延长使用寿命。

指示灯：在电路中串联一个指示灯，用于指示电磁阀的工作状态，便于故障排查和日常维护。

3. 典型电路示例

以直流电磁阀为例，其控制电路通常包括一个开关（如按钮、继电器等）、一个二极管（用于保护）、一个指示灯以及电磁阀本身，具体连接方式为：将电源正极连接到开关的一端，开关另一端接电磁阀正极；负极直接接电磁阀负极；在电磁阀负极与电源负极之间并联一个二极管和指示灯，二极管的正极接电源负极，负极接电磁阀负极，指示灯的另一端接电源正极，这样设计既实现了对电磁阀的控制，又保护了电路免受反电动势的影响。

应用注意事项

1、环境适应性：根据使用环境的温度、湿度、腐蚀性等因素选择合适的电磁阀型号和材质，确保长期稳定运行。

2、安装方向：注意电磁阀的流体进出口方向，错误的方向会导致流体无法顺畅通过或损坏阀门。

3、定期维护：定期检查电磁阀的工作状态，清理阀体内部的杂质，保持阀芯灵活，延长使用寿命。

4、防泄漏措施：在涉及易燃、易爆或有毒介质的场合，需采取严格的防泄漏措施，确保安全。

5、电磁兼容性：在电磁干扰严重的环境中使用电磁阀时，需考虑电磁屏蔽或选用抗干扰性能强的产品。

电磁阀作为自动化控制系统中的关键组件，其性能直接影响到整个系统的稳定性和效率，通过合理设计电磁阀的控制电路，结合实际应用中的注意事项，可以确保电磁阀高效、可靠地工作，随着工业自动化水平的不断提高，电磁阀及其控制电路的设计也将更加智能化、模块化，为各行各业提供更加精准、高效的流体控制解决方案。
