电磁阀规格参数详解与应用指南

在现代工业控制系统中，电磁阀作为一种重要的流体控制元件，广泛应用于液体和气体介质的开关、调节及安全控制中，其性能的稳定性和可靠性直接关系到整个系统的运行效率与安全性，正确选择并了解电磁阀的规格参数显得尤为重要，本文将详细解析电磁阀的主要规格参数，并探讨这些参数在实际应用中的意义与选择方法。

一、电磁阀基本概念

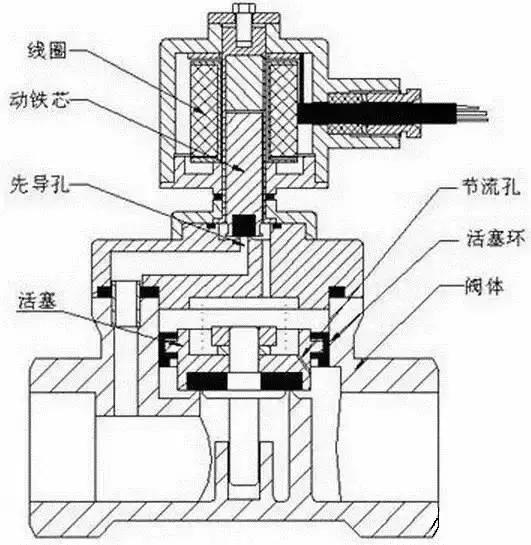

电磁阀是利用电磁力控制流体（如液体、气体或粉末状物质）的通断或流向的自动化基础元件，它由电磁线圈、阀体、阀芯（或阀瓣）、密封件等部分组成，当电磁线圈通电时，产生磁场吸引阀芯移动，从而改变流体通道，实现开关、调节等功能。

二、关键规格参数解析

1.公称通径（DN）

定义：指电磁阀允许通过的最大流体直径，单位为毫米（mm）。

重要性：直接影响电磁阀的流量、压力损失及安装尺寸，需根据系统实际需求确定。

选择建议：确保DN值能匹配管道系统或设备入口/出口的尺寸，避免过大导致流量不足，或过小造成堵塞。

2.工作压力（P）

定义：电磁阀正常工作时所能承受的最大工作压力，单位为巴（bar）或兆帕（MPa）。

重要性：决定了电磁阀能否在预期的工作环境下安全、有效地运行。

选择建议：需考虑系统实际工作压力，通常选择比系统最高压力高10%-20%的电磁阀以确保安全余量。

3.介质类型与温度范围

定义：指电磁阀能处理的流体种类及其允许的工作温度范围。

重要性：直接影响电磁阀的材料选择、密封设计及使用寿命。

选择建议：根据流体性质（如水、油、气体）及工作温度范围选择合适材质的电磁阀，避免材料不兼容导致的泄漏或损坏。

4.控制方式

定义：电磁阀的驱动方式，包括常闭型、常开型、脉冲控制等。

重要性：决定了电磁阀在缺电状态下的状态，对控制系统设计有直接影响。

选择建议：根据自动化控制系统的需求选择合适的控制方式，在需要持续通气的场合选择常开型。

5.响应时间

定义：电磁阀从通电到完全开启或关闭所需的时间，单位为秒（s）。

重要性：影响系统的控制精度和效率，特别是在快速响应的系统中。

选择建议：对于需要快速切换的应用，应选择响应时间短的电磁阀。

6.泄漏等级

定义：衡量电磁阀在关闭状态下防止介质泄漏的能力，通常分为不同等级。

重要性：直接关系到系统的安全性和可靠性。

选择建议：在需要严格防止泄漏的场合，如化工、医药等行业，应选择高泄漏等级的产品。

7.电气参数

- 包括额定电压（V）、电流（A）、功率（W）等，影响电磁阀的驱动能力和能耗。

- 选择时需注意与控制系统电源匹配，同时考虑能耗效率。

三、应用案例分析

1. 自动化生产线中的电磁阀应用

在自动化生产线上，电磁阀常用于控制物料输送、加工设备启停等，在包装机的物料分配系统中，通过精确控制电磁阀的开闭时间，实现不同物料的定时定量添加，需关注电磁阀的响应时间和泄漏等级，确保生产效率和产品质量的稳定性。

2. 液压系统中的电磁阀应用

在液压传动系统中，电磁阀用于调节油液流动路径，实现执行机构的动作控制，这里需特别考虑工作压力和流量特性，确保系统压力稳定且动作迅速准确，在注塑机的液压系统里，选择合适的电磁阀能显著提高成型效率和产品质量。

3. 环保设备中的电磁阀应用

在污水处理、空气净化等环保设备中，电磁阀用于控制水、气等介质的流动，实现设备的自动化运行和高效管理，需特别关注介质兼容性、耐腐蚀性和低泄漏特性，以延长设备寿命并减少环境污染。

四、选型注意事项与建议

1、综合考量：在选型时，应综合考虑所有相关参数，而非单一指标，高压力需求下还需考虑材料的强度；快速响应需求下需考虑较低的响应时间。

2、品牌与认证：优先选择知名品牌且通过国际安全认证的产品，如ISO、CE等，以确保质量和可靠性。

3、售后服务：考虑供应商的售后服务体系，包括技术支持、维修保障等，以便在后续使用中快速解决问题。

4、成本效益分析：在满足性能要求的前提下，进行成本效益分析，选择性价比高的产品。

5、现场测试：条件允许时，进行实际工况下的测试验证，确保电磁阀性能符合实际使用需求。

五、结语

电磁阀作为工业自动化领域不可或缺的关键元件，其规格参数的合理选择对于确保系统稳定运行至关重要，通过深入了解并综合考虑各项参数指标，结合具体应用场景进行精准选型，可以显著提升系统的控制精度、效率和安全性，未来随着物联网、智能制造等技术的发展，电磁阀的应用将更加广泛且智能化，其规格参数的选择也将更加复杂多样，持续学习和掌握最新技术动态，对于提升电磁阀应用水平具有重要意义。
