电磁阀的构造与工作原理

电磁阀是一种利用电磁力控制流体（如液体或气体）的自动化元件，广泛应用于各种工业控制系统中，其通过电磁效应实现对阀门的开关控制，从而实现对流体的控制，本文将详细介绍电磁阀的构造及其工作原理，帮助读者更好地理解这一关键元件。

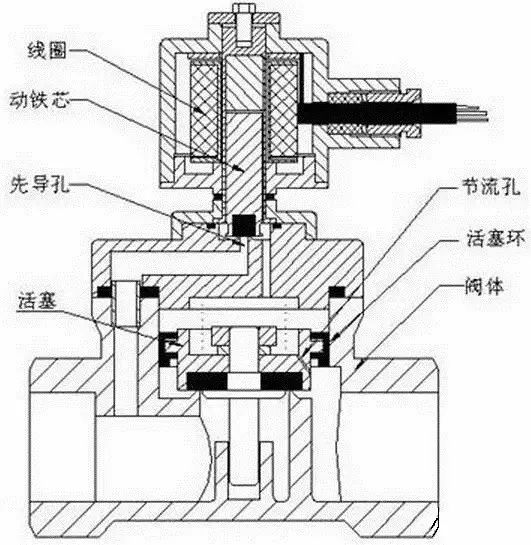

电磁阀的构造

电磁阀主要由以下几个部分组成：

1、电磁部分：包括线圈、铁芯和衔铁，线圈通电后产生磁场，吸引铁芯和衔铁，从而带动阀芯运动。

2、阀体部分：包括阀座、阀芯和阀杆，阀座是流体通过的通道，阀芯在电磁力的作用下上下运动，控制流体的通断，阀杆连接阀芯和衔铁，传递电磁力到阀芯。

3、密封部分：包括密封圈和密封垫，密封圈用于防止流体泄漏，密封垫则起到辅助密封的作用。

4、辅助部分：包括支架、底座和接线盒等，支架用于固定电磁阀，底座用于连接管道，接线盒用于连接电源和控制电路。

工作原理

电磁阀的工作原理基于电磁感应原理，当线圈通电时，产生磁场，吸引铁芯和衔铁向下运动，从而带动阀芯向上运动，使流体通道打开；当线圈断电时，磁场消失，铁芯和衔铁在弹簧的作用下复位，阀芯也向下运动，关闭流体通道，具体过程如下：

1、初始状态：电磁阀未通电时，阀芯在弹簧的作用下处于关闭状态，流体通道被阻断。

2、通电状态：当电磁阀线圈通电时，产生磁场，吸引铁芯和衔铁向下运动，阀杆带动阀芯向上运动，打开流体通道，使流体可以通过。

3、断电状态：当电磁阀线圈断电时，磁场消失，铁芯和衔铁在弹簧的作用下复位，阀杆带动阀芯向下运动，关闭流体通道。

电磁阀的类型与特点

电磁阀根据其结构和工作原理可分为多种类型，每种类型都有其独特的应用场景和特点，以下介绍几种常见的电磁阀类型：

1、直动式电磁阀：直接由电磁力控制阀芯的开关，结构简单、体积小、重量轻、响应快，但流体压力不能过高（一般小于1MPa），适用于低粘度、小流量的流体控制。

2、分步式电磁阀：通过两个步骤完成阀芯的开关动作，首先由电磁力提升阀芯一定高度，然后由弹簧或其他机构完成剩余的动作，适用于高粘度、大流量的流体控制。

3、先导式电磁阀：由一个小的直动阀和一个主阀组成，直动阀在电磁力的作用下先打开一个小通道，然后主阀在流体的压力差下完成开关动作，适用于高压、大流量的流体控制。

4、脉冲式电磁阀：通过脉冲电流控制阀芯的开关，适用于需要频繁开关的场合，但会产生一定的噪音和振动。

5、淹没式电磁阀：适用于水下或潮湿环境，具有防水、防潮、防腐蚀的特点。

6、气动电磁阀：通过气压控制阀芯的开关，适用于气动控制系统。

电磁阀的应用与维护

电磁阀广泛应用于各种工业控制系统中，如自动化生产线、水处理设备、空调制冷系统、液压系统、消防系统等，其具有以下优点：控制精度高、响应速度快、使用寿命长等，但在使用过程中也需要注意以下几点：

1、定期清洗：定期清洗电磁阀内部的杂质和污垢，防止堵塞和磨损。

2、定期检查：定期检查电磁阀的密封性能和电气性能，确保其正常工作。

3、正确安装：按照说明书正确安装电磁阀，避免倒装或倾斜安装导致流体泄漏或损坏元件。

4、适当使用：避免在超压、超温或腐蚀性环境下使用电磁阀，以延长其使用寿命。

5、维护保养：定期对电磁阀进行维护保养，如更换密封圈、清洗阀体等。

电磁阀作为一种重要的自动化元件，其构造和工作原理相对简单明了，通过了解其结构组成和工作原理以及不同类型的特点和应用场景，我们可以更好地选择和使用电磁阀以满足不同的需求，同时在使用过程中也需要注意维护保养以延长其使用寿命并提高其性能稳定性，希望本文能对读者在了解和使用电磁阀方面提供一定的帮助和指导。
