在工业自动化、汽车制造、航空航天以及日常生活中，电磁阀作为一种关键的流体控制元件，扮演着举足轻重的角色，它通过电磁力控制流体的流动，实现开关、调节或保护等功能，本文将深入探讨电磁阀的工作原理，结合原理图，揭示其内部构造及工作原理，同时讨论不同类型电磁阀的特点及应用场景。

一、电磁阀的基本原理

电磁阀的核心在于电磁效应与机械结构的巧妙结合，当电流通过线圈时，会产生磁场，这个磁场会吸引或排斥阀芯，从而改变阀口的开合状态，实现对流体的控制，电磁阀由电磁部分和阀体两部分组成：

电磁部分：包括固定铁芯、动铁芯（也称为衔铁）和线圈，当线圈通电时，产生的磁场使动铁芯被吸引，与固定铁芯接触形成闭合磁路，产生强大的吸力。

阀体部分：包括阀座、阀芯、密封件及流体通道，阀芯在电磁力的作用下移动，改变流体通道的开闭状态。

二、电磁阀的原理图解析

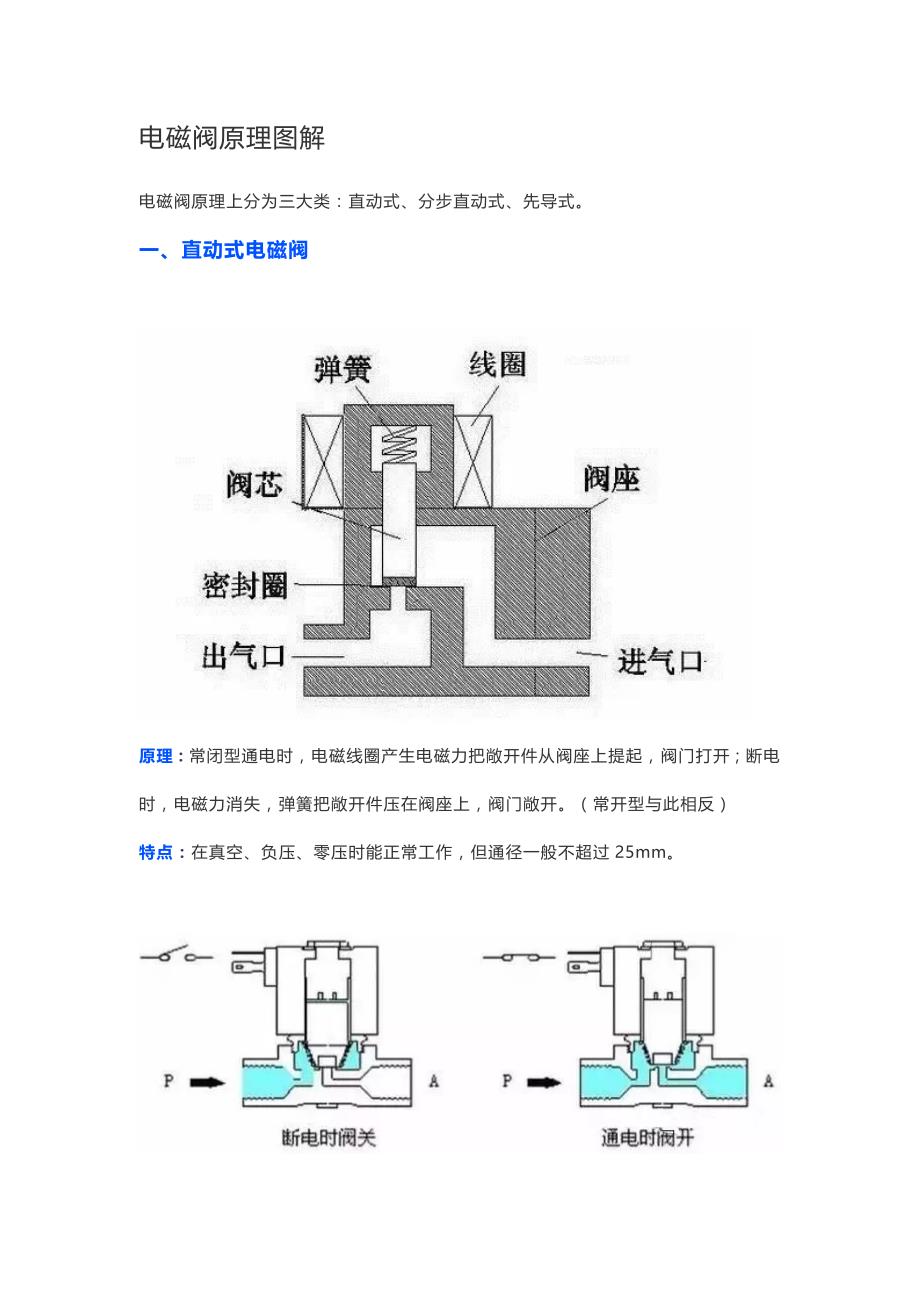

原理图是理解电磁阀工作原理的关键工具，以下是一个典型电磁阀的原理图解析：

1、线圈（Coil）：图中标记为C的部分，是电磁阀的驱动元件，当外部电路对线圈施加电压时，电流通过线圈产生磁场。

2、动铁芯（Piston/Armature）：在磁场作用下，动铁芯被吸引向固定铁芯（Stationary Core），形成闭合磁路。

3、阀芯（Spool）：通常位于阀体内部，一端连接动铁芯，另一端控制流体通道，当动铁芯被吸引时，阀芯移动，开启或关闭流体通道。

4、密封件（Seals）：确保流体在特定压力下不泄漏，通常包括O型圈或唇形密封圈。

5、流体通道（Flow Path）：流体通过此通道进出系统，其开合由阀芯控制。

三、不同类型电磁阀的特点及应用

电磁阀种类繁多，根据控制介质、工作方式和结构特点可分为多种类型，每种类型都有其独特的应用场景和优势。

1、直通式电磁阀：流体从入口直接流入出口，结构简单，适用于需要快速开闭的场合，常用于液体或气体的小流量控制。

2、角座式电磁阀：流体从一侧进入，从另一侧流出，经过一个或多个固定角度的转向，适用于空间受限或需要改变流体方向的场合。

3、淹没式电磁阀：直接浸入液体中工作，适用于液体控制，具有防水、防潮的特点，常用于洗衣机、游泳池设备等。

4、比例电磁阀：通过调节电流控制阀芯的开度，实现流量的连续调节，适用于需要精确控制流体量的系统，如液压系统、冷却系统。

5、脉冲电磁阀：用于控制气脉冲或液脉冲的生成，常用于气动工具、自动喷水系统等。

6、安全电磁阀：具有自动泄压功能，当系统压力超过设定值时自动排放多余流体，保护设备和管道安全。

四、电磁阀的选型与安装注意事项

正确选择并安装电磁阀对于确保其性能至关重要，选型时需要考虑以下因素：

介质类型：根据流体性质（如腐蚀性、粘度、温度）选择合适的材质和密封材料。

控制方式：根据是否需要远程控制、是否需要持续通电保持开启状态等选择合适的类型。

环境条件：考虑环境温度、湿度及是否防爆等因素。

安装位置：确保电磁阀易于接近以便维护，同时考虑流体流向和管道布局。

尺寸与接口：根据管道尺寸选择合适的接口类型和尺寸。

五、维护与故障排查

定期维护是保持电磁阀性能稳定的关键，常见维护措施包括：

- 定期检查线圈绝缘电阻，防止因老化导致短路或漏电。

- 清洁阀体和流体通道，防止杂质堵塞影响性能。

- 检查密封件磨损情况，及时更换损坏的密封件以防泄漏。

- 定期检查电源电压和电流是否符合要求，避免过载运行。

当电磁阀出现故障时，常见的排查步骤包括：检查电源是否接通、电压是否正常；检查流体是否畅通无阻；检查阀芯是否卡涩或损坏；检查密封件是否完好等，通过细致的检查和适当的维护措施，可以有效延长电磁阀的使用寿命并提高其工作效率。

电磁阀作为现代工业控制系统中不可或缺的一部分，其原理图揭示了其工作原理的奥秘，了解并掌握不同类型电磁阀的特点及应用场景，对于提高生产效率、保障设备安全运行具有重要意义，通过合理的选型、安装及定期维护，可以确保电磁阀在各类复杂环境中稳定可靠地工作。
